暖通、通風、防排煙風管如何做抗震設計呢？

2020-10-20 14:39:17

次

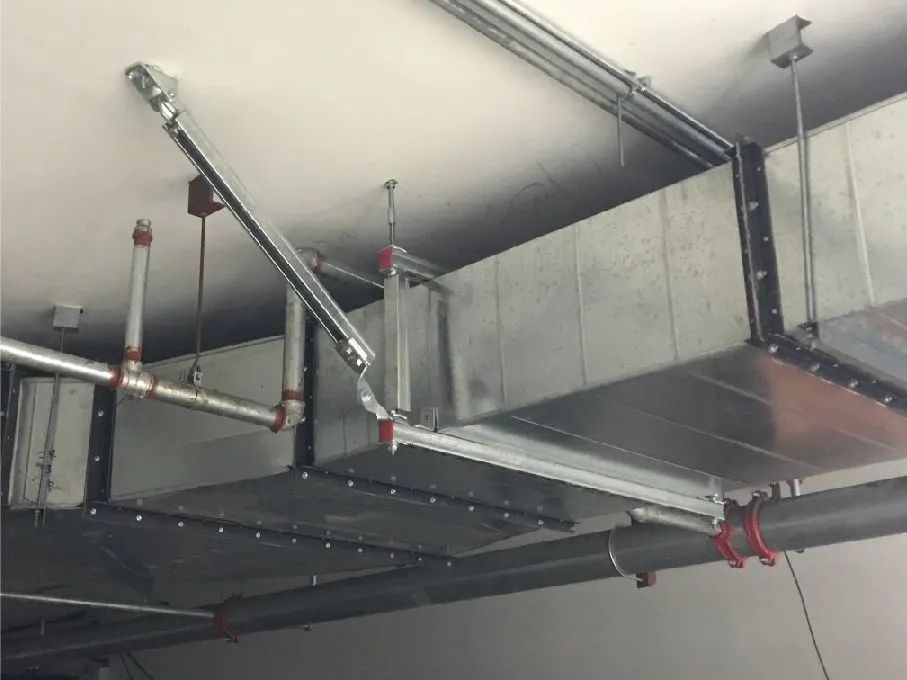

供暖、通風與空氣調節風道、防排煙風道，簡稱“風管”，都涉及到安裝抗震支架。那麽，供暖、通風、防排煙風管抗震支架該如何設計呢？

矩形截麵麵積大於等於0.38m²和圓形直徑大於等於0.7m的風道可采用抗震支吊架。風管抗震支吊架的設置一般為剛性風管側向最大間距為9m，縱向最大間距為18m；非金屬材質風管側向最大間距為4.5m，縱向最大間距為9m。

暖通、通風、防排煙風管如何做抗震設計呢？

鍋爐房、製冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。多根管道共用支吊架或管徑大於等於300mm的單根管道支吊架，宜采用門型抗震支吊架。

管道抗震支吊架不應限製管線熱脹冷縮產生的位移，水平管道在安裝柔性補償器及伸縮節的兩端應設置側向及縱向抗震支吊架。剛性連接的水平管道，兩個相鄰的抗震支吊架間允許縱向偏移值。

防排煙風道、事故通風風道及相關設備應采用抗震支吊架，重力大於1.8kN的空調機組、風機等設備采用吊裝時，應設置抗震支架。

抗震支吊架應和主體可靠連接，當管道穿越建築沉降縫時應考慮不均勻沉降的影響。
